Замена шкворней на ГАЗ 3110 своими руками

Шкворни – это часть передней подвески, которая отвечает за управляемость автомобиля. Через шкворни крепятся колеса к балке. От их состояния зависит безопасность езды. В процессе эксплуатации автомобиля шкворни требуют постоянной смазки. При возникновении больших люфтов в подвеске требуется замена шкворней на газ 3110.

Материалы и инструменты, необходимые для замены шкворней

  • домкрат;
  • упоры под колеса;
  • набор ключей;
  • отвертки;
  • молоток и зубило;
  • пробой;
  • набор оригинальных шкворней с номером 3110-3001120.

Последовательность работ при замене шкворней на ГАЗ 3110

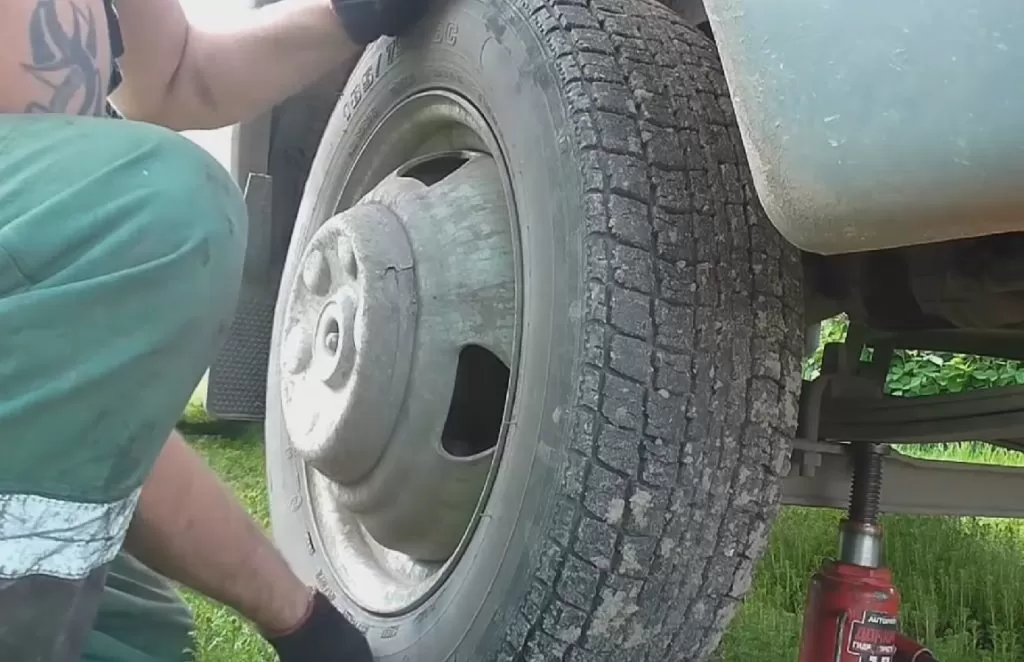

Автомобиль необходимо поставить на ручной тормоз и включить первую передачу, после чего поднять при помощи домкрата и снять колесо.

Замена шкворней на ГАЗ 3110 своими руками

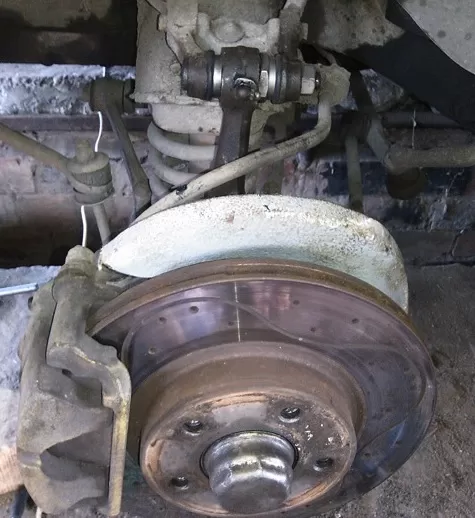

Далее необходимо снять тормозной суппорт из поворотного кулака. Для этого нужно открутить два болта на суппорте: один снизу, второй сверху. После откручивания суппорта его необходимо снять с тормозного диска, отвести в сторону и подвязать, чтоб не повредить тормозной шланг.

Замена шкворней на ГАЗ 3110 своими руками

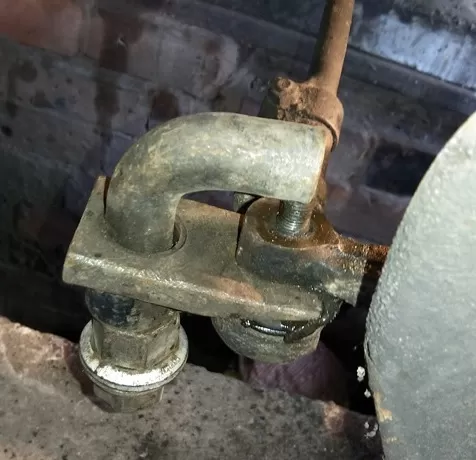

От поворотного кулака отсоединяем рулевую тягу. Для этого нужно открутить на пальце рулевого наконечника гайку и выдавить палец из проушины поворотного кулака.

Замена шкворней на ГАЗ 3110 своими руками

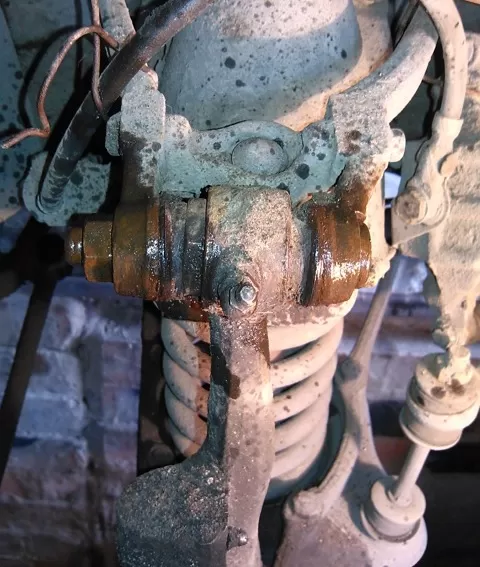

Далее под нижний рычаг автомобиля подставляется упор, и автомобиль немного опускается на домкрате до момента сжатия пружины. После чего окручивается и выбивается верхний и нижний болт, крепящий поворотный кулак к верхнему и нижнему рычагам.

Замена шкворней на ГАЗ 3110 своими руками

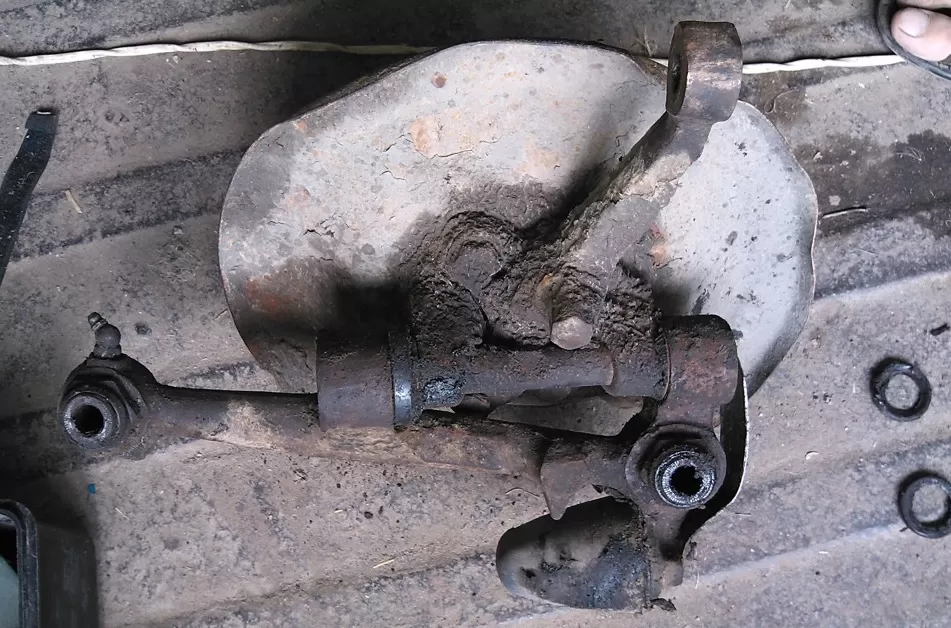

Снятый в сборе поворотный кулак очищается от грязи, затем выворачиваются масленки, чтобы не повредить при разборке.

Замена шкворней на ГАЗ 3110 своими руками

При помощи острого пробоя и молотка через отверстие в поворотном кулаке выбивается штопорный штифт.

Замена шкворней на ГАЗ 3110 своими руками

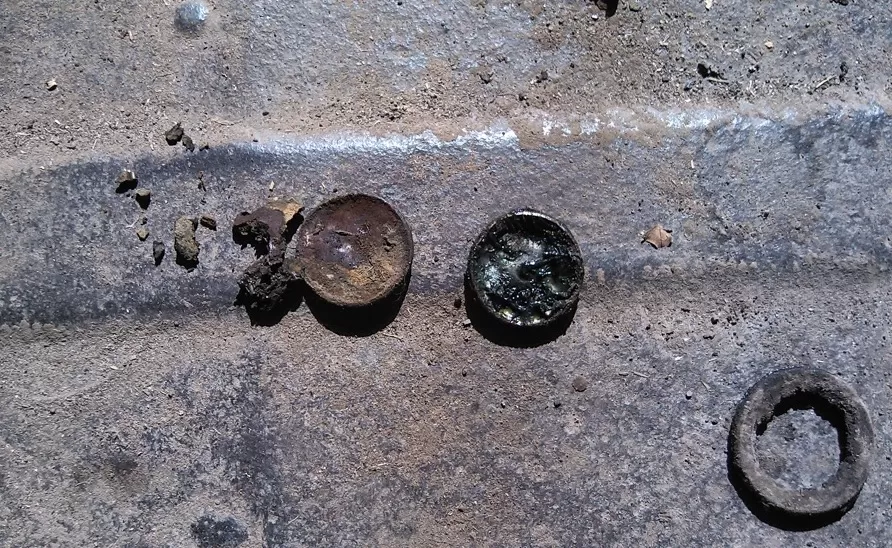

Упершись зубилом в бортик шкворня, и простукивая его молотком поочередно в обе стороны, выбиваются заглушки шкворня, после чего выбивается и шкворень.

Замена шкворней на ГАЗ 3110 своими руками

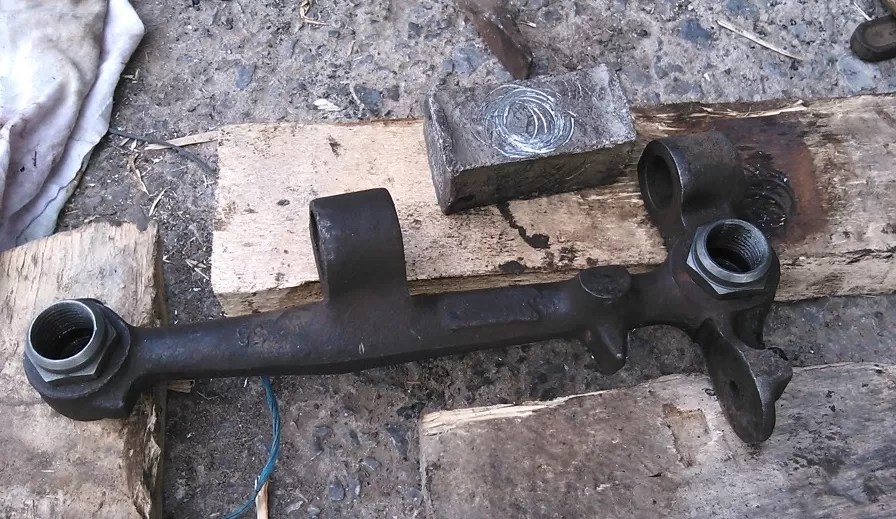

Далее снимается стойка, упорный подшипник с резиновой защитой, а также регулировочные шайбы (они бывают пяти размеров от 0,8–1,6 мм, с шагом в 0,2 мм).

Читайте также:  Особенности ремонта и поиск проблем в передней подвеске автомобиля ВАЗ

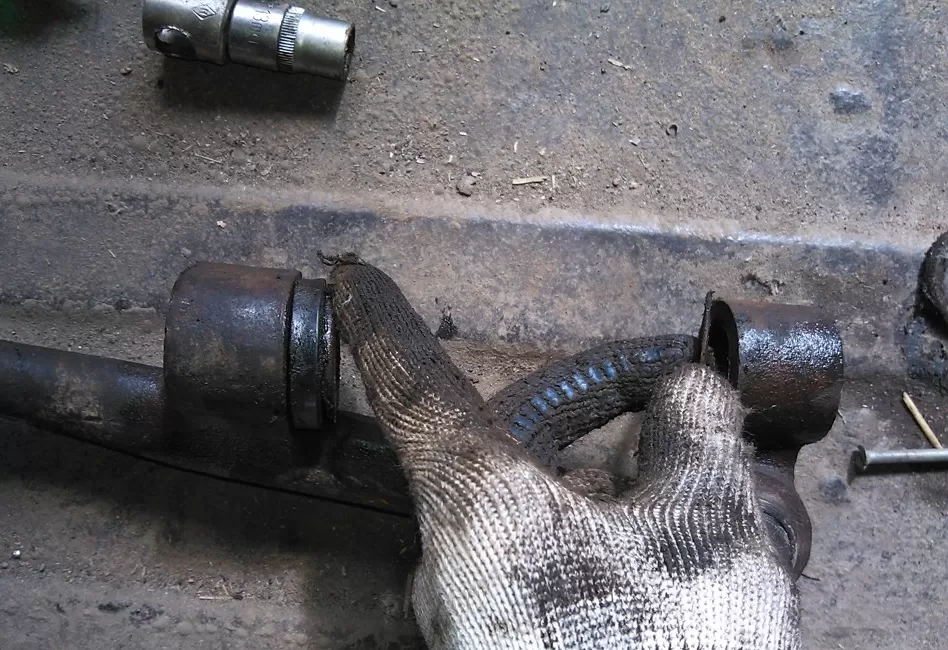

Через отверстия отверткой вынимаются уплотнительные резиновые кольца игольчатых подшипников.

Молотком и пробоем соответствующего размера выбивают игольчатые подшипники шкворня.

Замена шкворней на ГАЗ 3110 своими руками

Установка нового шкворня производится в обратной последовательности при условии, что в корпусе игольчатого подшипника имеются два отверстия.

Замена шкворней на ГАЗ 3110 своими руками

Устанавливая нижний подшипник, необходимо совместить два отверстия: одно с отверстием пресс-масленки, второе с отверстием для смазки нижнего резьбового шарнира. При установке верхнего игольчатого подшипника также необходимо совместить отверстие с пресс-масленкой. Смазка в опорные подшипники закладывается при сборке узла.

Замена шкворней на ГАЗ 3110 своими руками

В процессе работы износ шкворня происходит только с одной стороны, для увеличения срока службы его можно провернуть. На шкворне имеется выточка под штопорный штифт. При повышении износа более 0,3 мм, штифт можно выбить, а деталь провернуть на 90 градусов, при этом замена шкворней на ГАЗ 3110 может быть перенесена на более поздний срок.
