Ремонт и замена рабочего тормозного цилиндра

Ремонт и замена рабочего тормозного цилиндра

В устройстве автомобиля нет второстепенных агрегатов, но тормозная система должна стать приоритетом в обслуживании и ремонте машины. В схеме работы гидравлических тормозов основными являются как главный, так и рабочий тормозной цилиндр. Давайте рассмотрим принцип работы, устройство, диагностику, ремонт и замену рабочего тормозного цилиндра на примере распространенного автомобиля марки ВАЗ.

Принцип работы рабочего тормозного цилиндра

Поступающая из главного, под давлением, тормозная жидкость воздействует на оба поршня в рабочем цилиндре, те, в свою очередь, сдавливают или разжимают тормозные колодки, что приводит к торможению. Передний контур тормозов дисковый, задний у многих авто — барабанного типа.

  1. Передние суппорта.
  2. Трубопровод, подводящий гидравлическую жидкость к передним колесам.
  3. Задний трубопровод.
  4. Вальцы задних колес.
  5. Бачок.
  6. Главный вальц.
  7. Один из поршней.
  8. Шток.
  9. Педаль.

Устройство рабочего тормозного цилиндра

Устройством передний суппорт и задний тормозной цилиндр автомобиля ВАЗ разнятся во внешнем виде корпуса и основных частей. Устройство дискового тормоза состоит из таких основных деталей: 1 — Поршень. 2 — Пыльник. 3 — Уплотнительная манжета. 4 — Корпус суппорта. 6 — Воздушный штуцер. 7 — Пружины, прижимающие колодки. 12 — Колодки.

Ремонт и замена рабочего тормозного цилиндра

В устройстве тормоза барабанного типа применяются такие детали: 2 — Штуцер прокачки. 3, 11 — Пыльник. 4, 10 — Поршень. 6, 9 — Уплотнительная манжета поршня. 7 — Корпус.

Ремонт и замена рабочего тормозного цилиндра

Диагностика рабочего тормозного цилиндра

О том, что приближается ремонт рабочего тормозного цилиндра, автомобилисту расскажут такие признаки:

  • Неравномерное срабатывание колес при торможении, следствием чего может стать занос авто. Это признак заедания поршня, который может вызвать применение некачественной жидкости или попадание в систему воздуха.
  • Срабатывание индикаторной лампочки при критическом понижении жидкости в бачке, или обнаружение этого при визуальном осмотре, что говорит о возможной утечке гидравлической жидкости из износившихся манжет или прохудившихся патрубков.
  • Нажатие педали дается с большим усилием, это может происходить по всем вышеописанным причинам.

Заедающий поршень и тугая педаль еще не показатель для ремонта и замены рабочих цилиндров. Следует обратить внимание на толщину колодок, если их износ достиг максимума, это может спровоцировать заклинивание поршней, так как они практически не работают.

Ремонт и замена рабочего тормозного цилиндра

Изначально также может помочь исправить эти проблемы полная замена гидравлической жидкости или прокачка системы тормозов. Если эти действия не привели к положительному результату, требуется отремонтировать рабочий тормозной цилиндр, благо в продаже есть ремкоплект рабочего тормозного цилиндра, в набор которого, в зависимости от марки авто, входят: манжеты, поршень, пыльник и прочие составляющие.

Читайте также:  Как отремонтировать насос гидроусилителя руля (ГУР)

Ремонт и замена рабочего тормозного цилиндра

Ремонтные работы

Разборка, замена или ремонт тормозного цилиндра автомобиля ВАЗ не представляет особой сложности. Приобретя необходимый ремкомплект рабочего тормозного цилиндра, откручиваем колесо и, отсоединив патрубки, снимаем неисправный цилиндр (более подробно схема демонтажа будет описана ниже). Для удобства, зажав корпус в тисках и сняв пыльник, получаем доступ к стопорному кольцу, фиксирующему поршень, после снятия которого, вынимаем все рабочие детали.

Ремонт и замена рабочего тормозного цилиндра
Произведя разборку корпуса нужно промыть всё тормозной жидкостью и осмотреть зеркало корпуса на предмет механических повреждений.

Ремонт и замена рабочего тормозного цилиндра

Если повреждений не выявлено, то, вскрыв ремкомплект рабочего тормозного цилиндра, произвести замену неисправных деталей.



Обязательным условием, в независимости от их состояния, является замена всех резиновых деталей входящих в ремкомплект рабочего тормозного цилиндра. В этот список входят: пыльник, манжета и прочее.

Замена неисправного цилиндра тормозов

Схема замены в семействе ВАЗ практически одинакова для цилиндров обоих контуров с мелкими различиями.

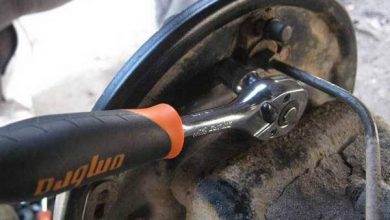

Изначально нужно приготовить необходимые ключи и подходящие по размеру патрубков заглушки. Сняв колесо и открутив патрубки, для предотвращения утечки жидкости надеваем на них заглушки. Открутив соответствующие гайки, демонтируем старый цилиндр и на его место ставим новый, производя сборку в обратном порядке. Если после замены, сборки колеса мешают слишком разведенные колодки, можно подпилить концовки колодок, только не переусердствуйте, это может сказаться на работе ручного тормоза. После любых манипуляций с системой тормозов требуется ее прокачка согласно схеме.

Прокачка системы тормозов

Для прокачки подготовьте: жидкость, ключ подходящего диаметра к воздушному штуцеру, шланг, плотно одевающийся на штуцер и любую емкость. Схема прокачки зависит от того, как расположены контуры в конкретной модели ВАЗ. Устройство тормозов некоторых подразумевает прокачку от «длинного трубопровода», имеется в виду от самого дальнего колеса относительно главного цилиндра.

Читайте также:  Как самостоятельно заменить тормозные колодки

Если конкретнее это выглядит так: в машине главный цилиндр размещен глядя на задний бампер, значит, первым прокачивается задний правый цилиндр, затем задний левый. Следующим идет передний левый, и оканчивается процедура прокачкой того колеса, которое находится с правой стороны от главного цилиндра. В более поздних моделях схема подразумевает прокачку крест-накрест глядя на машину сзади:

  • правое заднее колесо;
  • левое переднее колесо;
  • левое заднее колесо;
  • правое переднее колесо.

схема прокачки тормозов

В любом случае заканчивать прокачку следует передним правым колесом. В процессе этого действия не забывайте следить за уровнем гидравлической жидкости в бачке, чтобы воздух опять не попал в систему.
