Замена и ремонт вакуумного усилителя тормозов ВАЗ и УАЗ

Эффективность тормозов автомобиля имеет большое значение – если тормозная система сработает неэффективно, может произойти авария. Чтобы тормоза были четкими, на всех современных машинах устанавливается усилитель, он обеспечивает мгновенную остановку транспортного средства при нажатии на педаль.

Ремонт вакуумного усилителя тормозов необходим в случае, если тормоза становятся «ватными», и на педаль приходится с большим усилием нажимать, чтобы произвести торможение.

Ремонт вакуумного усилителя тормозов ВАЗ 2106, 2107, 2108, 2109, 2110

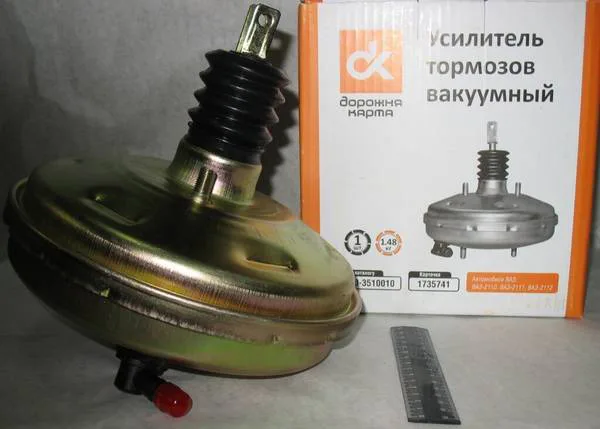

Вакуумный усилитель тормозов (сокращенно – ВУТ) автомашин ВАЗ облегчает работу водителю – он в тормозной системе (ТС) усиливает эффект нажатия на педаль. Этот узел состоит из следующих основных деталей:

  • клапана;
  • металлического корпуса;
  • диафрагмы;
  • поршня;
  • штока;
  • мощной возвратной пружины;
  • толкателя, который соединяется с тормозной педалью;
  • защитного чехла;
  • фланца для установки обратного клапана.

Корпус устройства делится диафрагмой на две половины, и со стороны, где создается вакуум, устанавливается главный тормозной цилиндр. Разрежение (вакуум) создается за счет соединения этой части корпуса с впускным коллектором ДВС, а когда мотор не работает, канал перекрывает обратный клапан, устанавливаемый во фланец ВУТ. Воздух (вакуум) с помощью штока и поршня при нажатии на тормоз усиливает эффект торможения, тем самым облегчая работу водителю – нет необходимости на педаль нажимать с большой силой. После отпускания педали мощная возвратная пружина позволяет диафрагме внутри корпуса принять исходное положение. Когда двигатель заглушен, разрежение в системе не создается, и вакуумный усилитель тормозов не работает.

На автомобилях ВАЗ-2106-07 и ВАЗ-2108-10 устанавливаются разные по внешнему виду усилители тормозов, но принцип работы устройств одинаков. Проверяем исправность ВУТ следующим образом: нажимаем на педаль тормоза и запускаем мотор – если педаль «проваливается» (опускается под давлением ноги), ВУТ работает.

Основная неполадка вакуумного усилителя – это повреждение диафрагмы. Когда диафрагма имеет разрывы, воздух проникает из наружной части корпуса в вакуумную полость, и разряжение в устройстве не создается. Но необязательно неисправность может заключаться в самом устройстве – часто ВУТ не работает из-за подсоса воздуха или по иным причинам:

  • неисправен обратный клапан «вакуума»;
  • идет подсос воздуха из шланга, соединяющего впускной коллектор с тормозным усилителем;
  • нет компрессии в том цилиндре ДВС, откуда берется разрежение.
Читайте также:  Замена главного и рабочего тормозного цилиндра на автомобилях ВАЗ

Следует отметить, что вакуумный усилитель тормозов на автомобилях ВАЗ 2106-10 соединяется шлангом с четвертым цилиндром двигателя.

Ремонт вакуумного усилителя тормозов ВАЗ 2106, 2107, 2108, 2109, 2110 следует начинать с демонтажа этого узла, затем ВУТ необходимо разобрать.

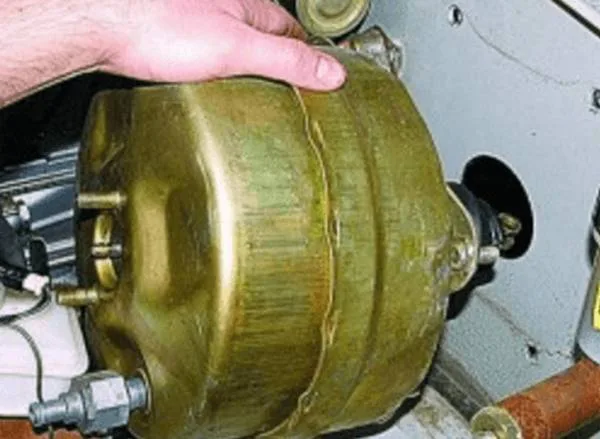

Снятие вакуумного усилителя 2106-07

ВУТ на авто ВАЗ-классика снимается достаточно просто, и если есть минимальные слесарные навыки, работу эту выполнить несложно. Снятие узла выполняем следующим образом:

  • глушим двигатель, отсоединяем главный тормозной цилиндр (ГТЦ) от «вакуумника», держится цилиндр на двух гайках. Тормозные трубки и шланги от ГТЦ отсоединять не нужно, просто отводим цилиндр в сторону;
  • слергиваем шланг с обратного клапана, при этом клапан придерживаем, чтобы его не выдернуть и не сломать;
  • в салоне на тормозной педали демонтируем фиксирующую скобу и освобождаем толкатель ВУТ;

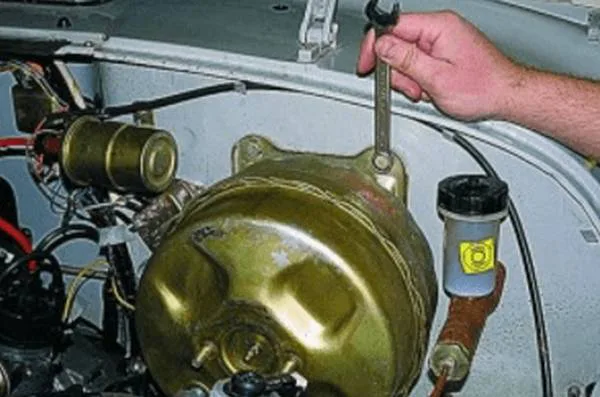

  • затем в салоне отворачиваем четыре гайки, которые держат «вакуумник», демонтируем узел – он вынимается в моторном отсеке.

Разборка вакуумного усилителя 2109

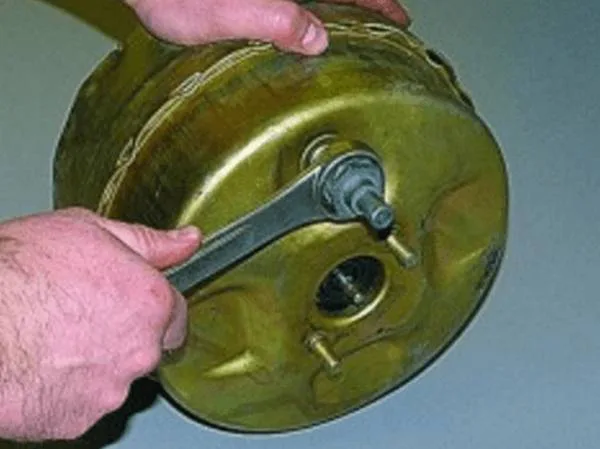

Разобрать ВУТ 2108-2109 несложно, но для разборки необходимо устройство зафиксировать. Разбираем узел в следующем порядке:

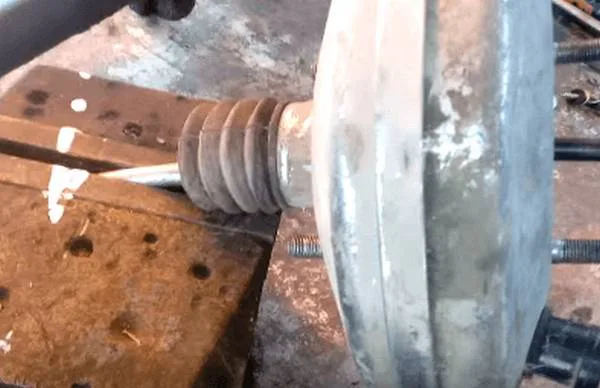

  • зажимаем «вакуумник» в тисках;

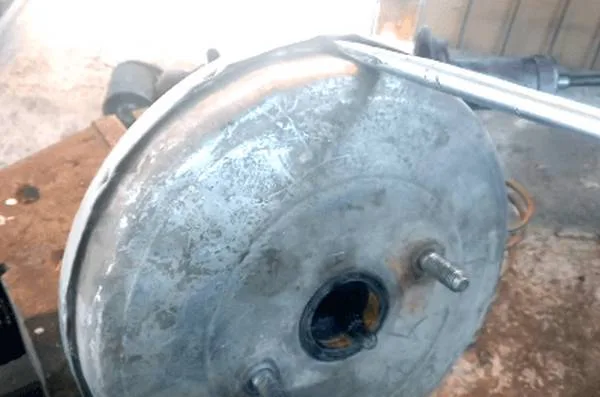

  • отверткой на корпусе отгибаем пазы, с помощью которых держатся между собой две половинки;

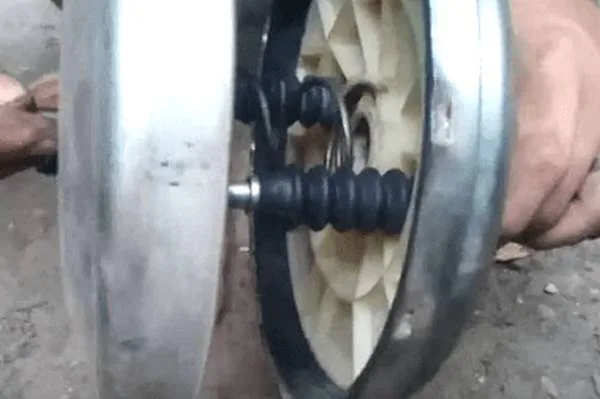

  • когда почти все заклепки будут разогнуты, необходимо придерживать наружную часть корпуса – внутри устройства установлена пружина, и она может выстрелить. Если старая диафрагма вновь будет устанавливаться на место, далеко отвертку внутрь заводить не нужно, можно поранить резиновый уплотнитель;

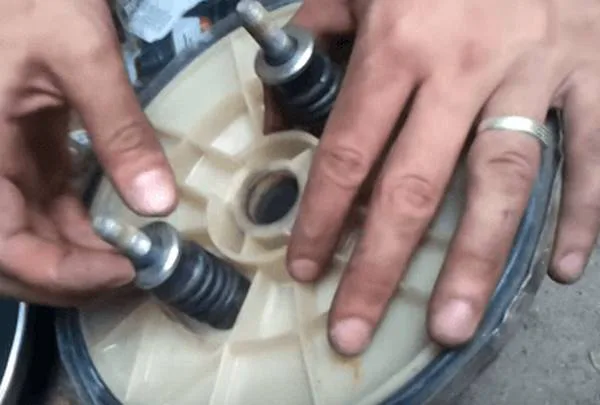

  • снимаем резиновые чехлы с креплений (2 шт.);





Замена и ремонт вакуумного усилителя тормозов ВАЗ и УАЗ

  • демонтируем пластмассовый кожух вместе диафрагмой и толкателем в сборе;

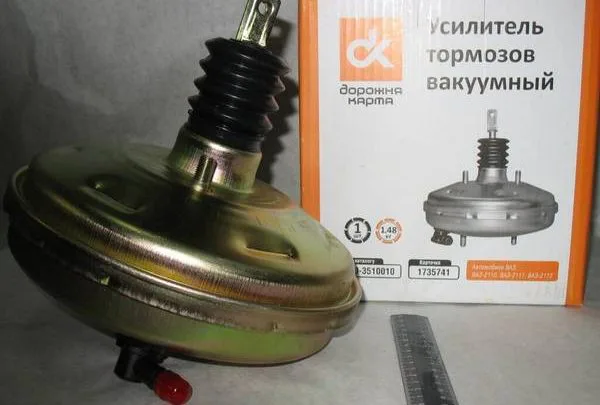

Обычно в ремкомплекте вакуумного усилителя ВАЗ-2109 имеется диафрагма, манжета, пыльник, чехлы (2 шт.) и клапан. Следует поменять все детали, чтобы затем не пришлось переделывать работу. Собирая вакуумный усилитель, диафрагму лучше сразу закрепить на пластмассовом кожухе, так будет легче смонтировать узел.

Какой стороной ставится пружина, значение не имеет, но собирая усилитель, придется приложить усилие, чтобы попасть отверстиями в корпусе на шпильки.

Ремонт вакуумного усилителя тормозов УАЗ

Неполадки вакуумного усилителя автомобилей УАЗ можно определить по следующим признакам:

  • двигатель троит, и так как на «Уазовских» моторах вакуумный шланг идет на коллектор первого цилиндра, при неисправном ВУТ не дорабатывает именно этот цилиндр;
  • под капотом слышно шипение – диафрагма травит воздух;
  • педаль тормоза жесткая, и не прожимается при запуске двигателя;
  • между ГТЦ и усилителем имеются влажные подтеки (течет тормозная жидкость).
Читайте также:  Замена тормозных шлангов на автомобиле УАЗ

Если обнаруживаются подтеки «тормозухи» в районе ВУТ, необходимо срочно менять или ремонтировать ГТЦ, но если жидкость уже попала в вакуумный усилитель, скорее всего, придется ремонтировать и ВУТ.

Еще одна частая неисправность в тормозной системе – выход из строя обратного клапана. Этот нехитрый механизм проверить очень легко – нужно в него дунуть. Клапан должен продуваться в одну сторону свободно (при подаче разреженного воздуха из коллектора), а в обратную сторону воздух идет с большим трудом. Если клапан неисправен, он в обе стороны продувается свободно.

Замена ВУТ на автомобилях УАЗ

Снимается усилитель на автомобилях производства Ульяновского автозавода по такому же принципу, что и на машинах ВАЗ. Рассмотрим замену ВУТ на примере автомашины УАЗ-31519:

  • в первую очередь раскручиваем два крепления ГТЦ к «вакууму», обычно цилиндр крепится гайками на 17, не отсоединяя тормозных трубок, отводим его в сторону;
  • под капотом в районе лобового стекла откручиваем 2 болта кронштейна усилителя ВУТ, стандартные болты идут под ключ на 14 мм;

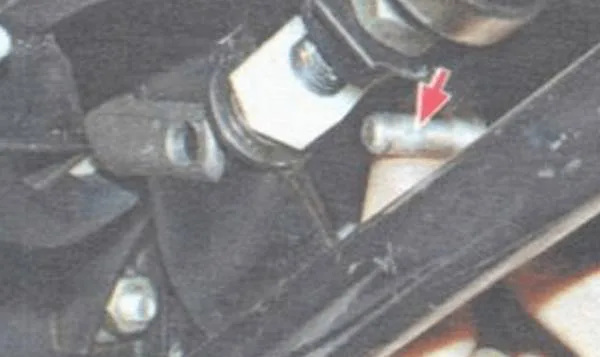

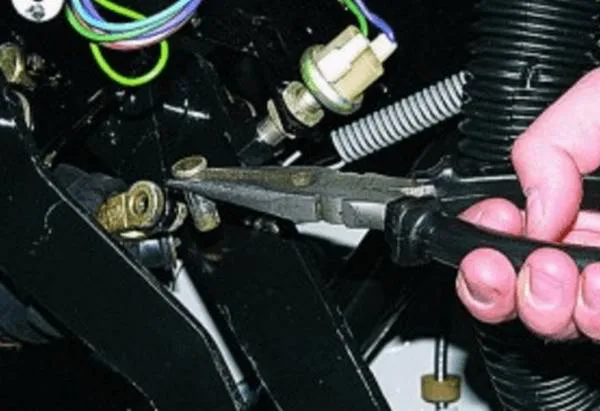

  • в салоне на соединении штока с тормозной педалью выдергиваем шплинт, для этого понадобятся плоскогубцы;
  • вынимаем соединительный штифт;

две нижних гайки кронштейна усилителя находятся в салоне авто, они под ключ на 17, отворачиваем этот крепеж;

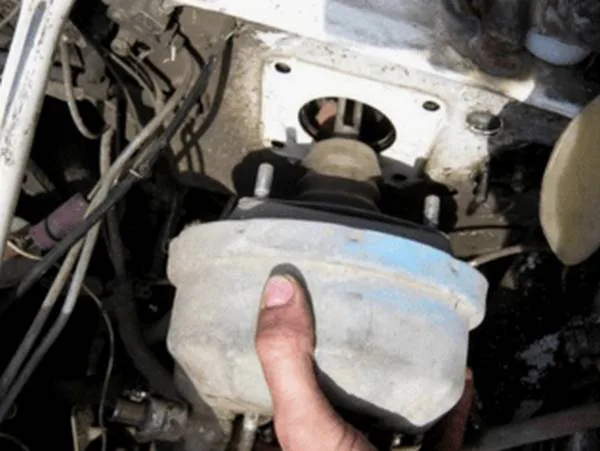

  • сдергиваем шланг со штуцера устройства, демонтируем ВУТ;
  • отсоединяем кронштейн от «вакуума» – для этого отворачиваем четыре гайки (они на 17 мм);
  • обратный клапан не идет в комплекте с деталью, поэтому его переставляем со старого ВУТ на новый;

  • соединяем кронштейн с новым усилителем, производим сборку – устанавливаем все детали на свои места.

Особенности ремонта вакуумных усилителей УАЗ

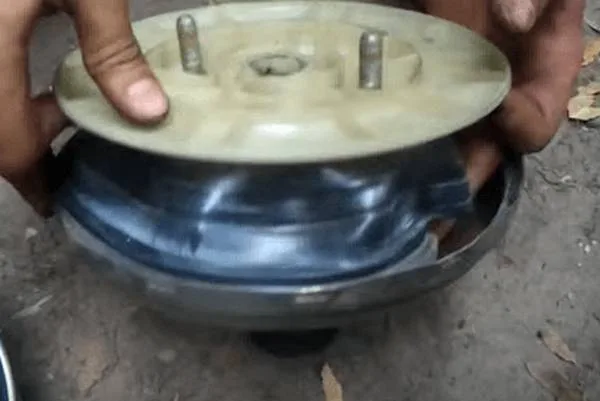

В отличие от вакуумных усилителей вазовских автомобилей, на машинах УАЗ корпус ВУТ очень прочный, и располовинивать его совсем непросто. Можно отогнуть выступы с помощью монтировки и молотка, но так работа выполняется с нарушением технологии – по инструкции необходимо одну половину поворачивать относительно другой. Самая большая проблема при разборке – «располовинивание» корпуса – порой эти части так закипают, что разобрать узел невозможно. Автовладельцы машин советуют ни в коем случае не вдавливать один корпус в другой – тогда уже точно поворачивание не получится.

Читайте также:  Самостоятельная диагностика и регулировка стояночного тормоза автомобиля ВАЗ-2107

Еще одна проблема в ремонте «вакуумников» – низкое качество запчастей в ремонтном комплекте, порой установленных деталей не хватает и на полгода. Автомобилисты советуют ремонтом не заниматься, а купить новую запчасть, хотя здесь есть другой минус – ВУТ на автомобили типа УАЗ-469 или УАЗ-452 стоит недешево, около 3 тысяч рублей. Как вариант, можно на авторазборке подобрать «вакуум» от иномарки, у которого по креплениям подходит главный тормозной цилиндр, и путем подгонки установить на автомобиль. В результате получается дешевле и надежнее – импортные детали даже в состоянии бу служат по несколько лет без каких-либо нареканий.

Регулировка штока вакуумного усилителя тормозов УАЗ

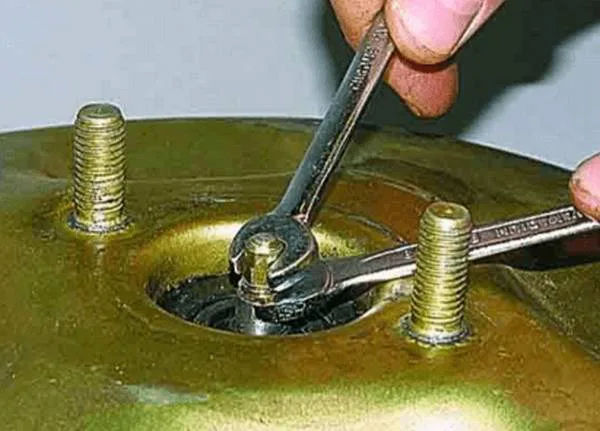

Нередко после замены ВУТ появляются проблемы, и автомобиль уже не так тормозит, как было раньше при исправном «вакуумнике» – тормозная педаль берет в самом конце, или система не до конца растормаживается. Все дело здесь заключается в штоке, который нажимает на поршень ГТЦ – он с завода может быть не отрегулирован. На этом штоке имеется регулировочный винт, который фиксируется контргайкой. На автомобилях УАЗ (модель «Патриот» в расчет не берем) регулировку штока проверяем следующим образом:

  • шток утапливаем до конца назад;

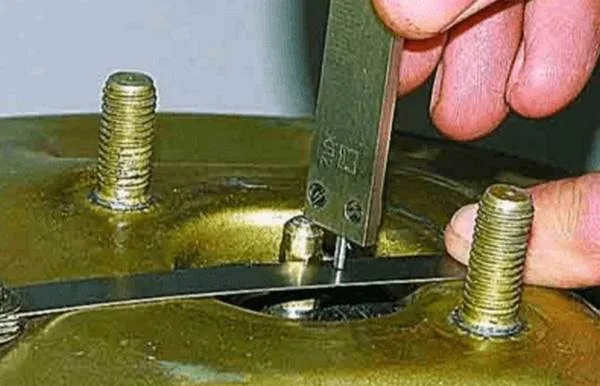

  • берем металлическую линейку или щуп для регулировки клапанов, укладываем его вдоль корпуса;
  • штангенциркулем замеряем выступ над корпусом – шток должен выходить приблизительно на 7,8-8,0 мм;

  • если это расстояние не соответствует норме, ослабляем контргайку и регулировочным винтом увеличиваем или уменьшаем длина штока;

  • установив нужный размер, фиксируем винт контргайкой.

Еще на UAZ Hunter педаль может «брать» в самом конце, и у нее получается большой свободный ход. Необходимо обратить внимание на положение педали – если она слишком низко от полика в салоне, ее необходимо отрегулировать:

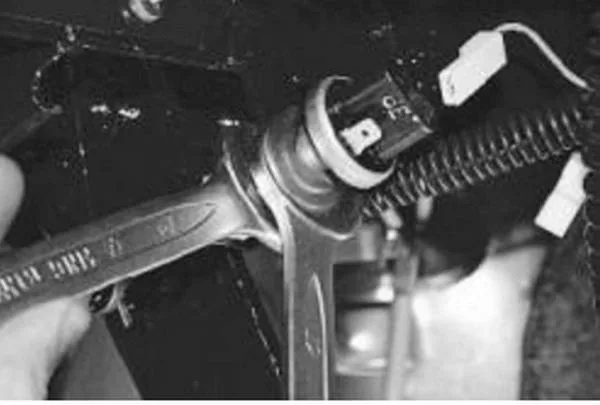

  • раскручиваем гайки крепления стоп-сигнала на тормозной педали;
  • отсоединяем от датчика стоп-сигнала провода;

  • двумя гайками на 19 мм поднимаем педаль, нажатием на тормоз проверяем свободный ход, и если педаль отрегулирована нормально, затягиваем гайки.
