Ремонт стартера автомобиля своими руками

Каждый автолюбитель хотя бы раз в своей практике сталкивался с проблемой, когда не крутит стартер, или стартер щелкает, а автомобиль не заводится. Чаще всего причиной является АКБ, но иногда, сюрприз может преподнести и само устройство запуска. При этом редко требуется замена стартера, в большинстве случаев, проблема решается снятием неисправной его детали и установкой новой. После этого, двигатель снова заводится, что называется, с пол-оборота.

Ремонт стартера автомобиля кажется основной массе владельцев чем-то запредельно сложным, поэтому они, не задумываясь, обращаются в сервис. Сделать это можно успеть всегда, но если есть время, желание и знания электротехники в объеме средней школы, стоит попробовать произвести ремонт стартера своими руками.

Симптомы неисправности стартера автомобиля

Часто неисправности пускового электродвигателя маскируются под повреждения других узлов автомобиля. Кроме того, ремонт стартера автомобиля осложняется наличием и электрической, и механической частей. Поэтому «грешить» на него нужно в последнюю очередь, когда все остальное будет уже проверено. Это особенно актуально, если учесть, что место, где находится стартер, нельзя назвать доступным. Однако, есть симптомы, которые в первую очередь заставляют задуматься о работоспособности электродвигателя. Прежде всего, это:

  • Втягивающее реле стартера щелкает, а вращения якоря нет. При этом аккумулятор заведомо заряжен.
  • Электромотор медленно крутит коленвал. Двигатель не заводится. Повышенный разряд АКБ.
  • Вращение сопровождается посторонними звуками (скрип, скрежет, стук и т. д.)

При возникновении любой из этих неисправностей, необходим ремонт или замена стартера, но сначала его нужно снять.

Демонтаж стартера автомобиля

Эта операция может стать одной из самых трудоемких. Однако без нее нельзя точно локализовать неисправность и уж, тем более, произвести ремонт стартера своими руками. Необходимо заранее запастись терпением и инструментом. Крайне желательно наличие в гараже смотровой ямы.

  • Перед тем, как снять стартер автомобиля, обязательно отключают провода от аккумулятора. Это делается всегда, независимо от марки автомобиля и схемы его электрооборудования.
  • После того, как напряжение будет снято, можно откручивать гайки на клеммах втягивающего реле стартера и на его корпусе. Проще всего это сделать с помощью шарнирного удлинителя для головки на 13.
  • Теперь следует отключить провода и отвести их в сторону.
  • Далее снимается кожух защиты двигателя.
  • Теперь открутив верхнюю и нижнюю гайку крепления к блоку можно извлечь электродвигатель.
Читайте также:  Как оживить «мертвый» аккумулятор

Снятие стартера закончено, можно приступать к его ремонту.

Проверка и ремонт стартера автомобиля

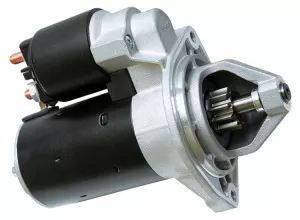

Ремонт стартера автомобиля своими руками



Реле

Ремонт стартера автомобиля своими рукамиВтягивающее реле стартера, имеет простую схему. Если подать на корпус минус, а на клемму обмотки плюс, то оно должно сработать. Свидетельством тому будет громкий щелчок. При этом бендикс стартера, должен переместиться вперед. Но это еще не все. Омметр, подключенный к контактам втягивающего стартера, покажет, что они замкнулись. Если одно из условий не выполнилось, можно считать, что повезло. Устранение неисправности, в этом случае, сводится к выкручиванию трех винтов. Это позволит снять неисправное втягивающее реле стартера и установить новое. Несмотря на то, что двигатель автомобиля теперь заводится, разборку нужно продолжить — ремонт стартера предполагает полную проверку всех узлов.

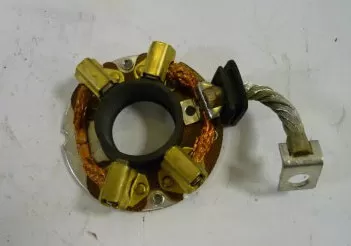

Щетки

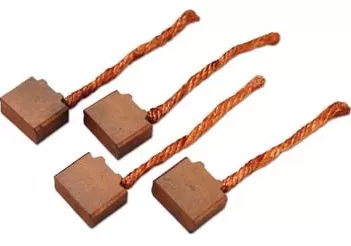

Для начала необходимо вооружиться отверткой и снять заднюю крышку, что даст возможность заменить щетки стартера. Сделать это специалисты рекомендуют в любом случае, независимо от их состояния. Иначе снятие стартера через некоторое время придется повторить. Этот аргумент, как правило, отбивает желание экономить у самого последнего скряги. Щетки стартера находятся в задней части электродвигателя. Схема их подключения выполнена таким образом, что выход из строя одной, вызывает отказ всего устройства. Чтобы снять щетки стартера нужно открутить их клеммы и освободить от прижимающих сверху пружин. Это даст возможность вытащить угольные элементы.

Статор

На следующем этапе оценивается состояние статора. Омметром нужно проверь его на пробой. Показания прибора должны быть не менее 10 кОм. В противном случае, его необходимо заменить новым. Здесь сразу нужно отметить следующее: в последнее время все чаще встречается, так называемый, редукторный стартер. Он обладает рядом несомненных преимуществ. По сравнению с классическим, имеет гораздо меньшие размеры и большую пусковую скорость, благодаря чему, автомобиль легче заводится. Особенностью его конструкции являются постоянные магниты, вместо обмоток статора. Сама по себе эта схема достаточно надежна, но временами хромает качество изготовления. Иногда магниты отрываются, и произвести ремонт стартера своими руками в этом случае невозможно. Более того, последствия настолько катастрофические, что за их устранение возьмутся не в каждом сервисе. Чаще всего проблему решает новый редукторный стартер.

Читайте также:  Проверка автомобильного генератора без снятия

Ремонт стартера автомобиля своими руками

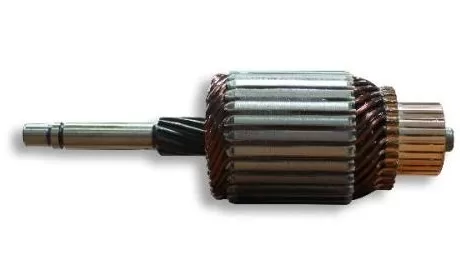

Ротор

Чтобы добраться до якоря (ротора) нужно продолжить разборку. Для этого раскручиваются шпильки, которые стягивают две половины электродвигателя. Теперь можно разобрать устройство полностью, предварительно сняв стопорное кольцо и шайбу на оси. Необходимо внимательно осмотреть ротор. Он и втягивающее стартера – наиболее частые причины того, что двигатель не заводится. В первую очередь следует обратить внимание на обмотки. Если на них есть следы гари и копоти — якорь надо менять. Ремонт стартеров, конечно, предусматривает перемотку, но не в гаражных условиях.

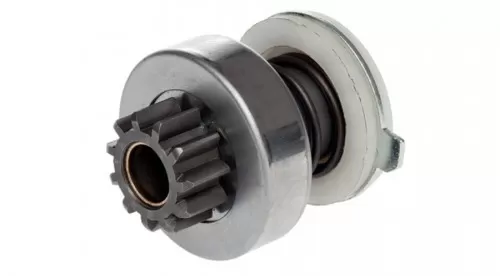

Особое внимание необходимо уделить коллектору. На нем допускается небольшой налет, но, когда он чрезмерный, двигатель не заводится из-за медленного вращения коленвала. Очистка коллектора с помощью наждачной бумаги устранит недостаток. Ремонт стартера своими руками продолжается осмотром механической части. Важно сделать это как можно качественней. Любая пропущенная неисправность может стать причиной серьезной поломки. Поэтому втулки стартера, если необходимо, меняются на новые. Особое внимание уделяется муфте свободного хода. Бендикс стартера должен легко вращаться в одном направлении, а в другом — стопориться. Шестерня не должна иметь выработки и зазубрин.

Сборка

Сборка производится в обратном порядке. По ее завершении осуществляется проверка работоспособности. Для этого на корпус подается минус, а на обмотку втягивающего стартера – плюс. Если бендикс легко перемещается и происходит замыкание контактов реле, значит, все нормально. Теперь можно подать плюс на сам электромотор. Он должен вращаться равномерно и без посторонних звуков. Если это так – можно ставить устройство на место. Для тех, кто понял, как снять стартер, обратный процесс не составит труда. Таким образом, самостоятельно отремонтировать данный девайс совсем несложно. И как результат: втягивающее мягко щелкает, электромотор крутит без дополнительных усилий и машина быстрей заводится.
