Меняем пыльники наружных ШРУСов на Рено Логан

Иногда причиной серьёзной поломки может стать недостаточная защита того или иного узла автомобиля от загрязнений. Это утверждение особенно актуально для шарниров равных угловых скоростей (ШРУС) в автомобилях Рено Логан. Эти узлы защищены пыльниками. И если пыльники пришли в негодность — недолго осталось и шарнирам. О том, как самостоятельно производится замена наружных пыльников на Рено Логан, мы и расскажем в данной статье.

Расположение и функции пыльника наружного ШРУСа

Шарниры равных угловых скоростей (ШРУСы) находятся позади колеса, рядом со ступицей. Они бывают как наружными, так и внутренними. Функция наружного ШРУСа сводится к тому, чтобы обеспечить угловые перемещения валов подвески. Внутренний ШРУС обеспечивает не только угловые, но и осевые перемещения валов подвески, например, когда передние колёса поворачивают. Наружные ШРУСы защищены пыльниками из плотной гофрированной резины. Увидеть их можно, заглянув под машину (например, из смотровой ямы). При повреждении пыльника в ШРУС попадает грязь, которая начинает работать как абразивный материал (хотя исправный ШРУС может служить очень долго, почти столько же, сколько сам автомобиль).

Признаки и причины необходимости замены

  • При визуальной проверке обнаружились многочисленные трещины на поверхности пыльника.
  • В момент поворота передних колёс слышен характерный вой, иногда переходящий в треск.
  • Машину во время движения постоянно ведёт в сторону.
  • Из шарниров через рваные пыльники постоянно сочится смазка.
  • Появилось ощутимое биение вала привода одного из колёс.

Инструменты

  • Комплект рожковых ключей.
  • Комплект торцовых головок с воротком.
  • Новый комплект пыльников.
  • Комплект сальников для приводов.
  • 2 домкрата.
  • Зубило.
  • Молоток.
  • Противооткатные башмаки.
  • Съёмники для шаровых опор.
  • Ёмкость для слива старой смазки.
  • Ёмкость с новой смазкой (например, ШРУС-4).

Последовательность действий

  • Автомобиль устанавливается на смотровую яму. На передних колёсах слегка ослабляются гайки, которыми ступица крепится к приводу.
  • После этого под задние колёса подкладываются противооткатные башмаки, а передние колёса поддомкрачиваются и снимаются с помощью торцовых головок.
Читайте также:  Если авто не заводится: 4 момента, которые нужно проверить в первую очередь
Меняем пыльники наружных ШРУСов на Рено Логан
Перед установкой на домкраты гайки ступиц ослабляются
  • Откручиваются болты, удерживающие защиту картера, после чего она снимается.
  • Ёмкость для слива масла из коробки передач устанавливается под сливное отверстие, после чего из отверстия выкручивается пробка, масло полностью сливается, ёмкость убирается.
  • Рулевая тяга откручивается и снимается со ступицы колеса (легче всего это сделать с помощью специального съёмника).
Меняем пыльники наружных ШРУСов на Рено Логан
Её лучше всего снять при помощи съёмника
  • Теперь откручивается крепление шаровой опоры рычага подвески и опора снимается.
  • Как только опора отсоединяется, ступица немного смещается, после чего снимается со своего штатного места.
  • Теперь откручиваются болты, которыми внутренний пыльник крепится к коробке передач (болтов там 3).

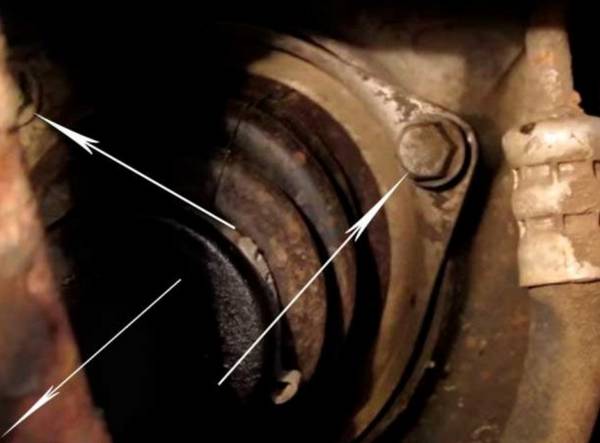

Меняем пыльники наружных ШРУСов на Рено Логан
3 болта внутреннего пыльника, которые необходимо открутить
  • После этого привод и ШРУС извлекаются.
  • С помощью съёмника для стопорных колец внутренняя обойма ШРУСа снимается с вала (если съёмника нет, обойма снимается с помощью молотка и зубила).
Меняем пыльники наружных ШРУСов на Рено Логан
Её снимают либо съёмником, либо молотком и зубилом
  • Хомут на внутреннем пыльнике ослабляется с помощью отвёртки, пыльник снимается.
  • После него остаётся ещё один, пластиковый пыльник, рядом с которым находится сальник и подшипник. Всё это тоже снимается.
  • Теперь хомуты на старом внешнем пыльнике снимаются, сам он аккуратно разрезается ножом вдоль и тоже снимается.
Меняем пыльники наружных ШРУСов на Рено Логан
Хомуты пыльника ослабляются отвёрткой
  • На вал натягивается новый наружный пыльник, после чего производится обратная сборка всех узлов.

Видео по замене на Рено Логан

Важные моменты

  • В приведённой выше инструкции наглядно описан процесс замены наружного пыльника на левом ШРУСе автомобиля Рено Логан. Последовательность действий при замене правого наружного пыльника будет такой же, за исключением одного нюанса: его размеры будут другими. Правый пыльник на 2 см длиннее левого, а его диаметр на 1.5 см меньше. То есть левый и правый пыльники на Рено Логан не являются взаимозаменяемыми, и об этом нужно помнить, приобретая их в магазине.
  • По наблюдениям автолюбителей, наружные пыльники на автомобилях после рестайлинга служат немного дольше, хотя конструкция самих ШРУСов никаких принципиальных изменений не претерпела. А следовательно, последовательность замены пыльников на машинах после рестайлинга осталась такой же.
  • Сбивая внутреннюю обойму ШРУСа зубилом, необходимо проявлять крайнюю осторожность, так как это очень хрупкая деталь. Оптимальный вариант: нанести три несильных удара в трёх точках обоймы, которые располагаются под углом в 120° относительно друг друга. Если обойма не сошла, нанести ещё три удара, по очереди, в те же точки. А чтобы кольца обоймы не разлетелись по сторонам, её перед снятием следует обернуть большим куском ветоши.
  • Натянуть новый наружный пыльник на вал будет непросто. Поэтому имеет смысл предварительно нанести на вал и на сам шарнир тонкий слой смазки ШРУС-4. Это значительно упростит задачу.
  • Вместе с наружным пыльником настоятельно рекомендуется заменить и пластиковый пыльник, вместе с сальником и подшипником.
Читайте также:  Как за пару минут проверить качество антифриза

Как видно из этой статьи, изношенный внешний пыльник влечёт за собой износ ШРУСа, замена которого — дело долгое и трудоёмкое. Рекомендация может быть только одна: пыльники нужно регулярно, не реже одного раза в месяц, осматривать на предмет потёртостей, трещин и потёков смазки. При первых же признаках износа их следует менять. В противном случае придётся менять ещё и ШРУСы, а они стоят намного дороже.
