Как отремонтировать насос гидроусилителя руля (ГУР)

Чтобы облегчить водителю управление транспортным средством, в современных автомобилях на рулевую колонку устанавливают гидроусилителя руля. Один из основных элементов этого механизма — насос, который прокачивает гидравлическую жидкость по системе ГУРа. При эксплуатации он подвергается большим нагрузкам, поэтому периодически возникает необходимость производить ремонт насоса гидроусилителя руля.

Назначение и особенности конструкции гидроусилителя руля

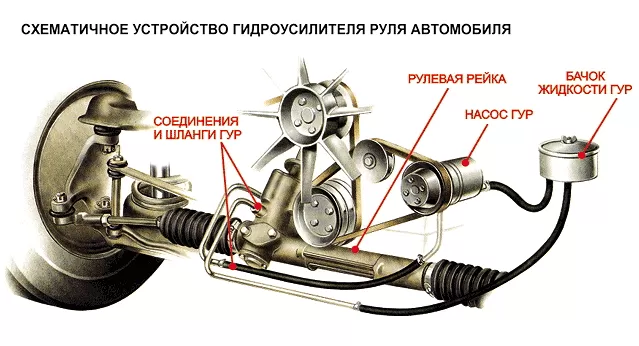

Гидроусилитель руля предназначается не только для облегчения водителю управления машиной при маневрах на дороге, но и для того, чтобы смягчались удары от неровностей и поврежденного дорожного покрытия. Особенно важно, что гидроусилитель значительно снижает вероятность аварии при разрыве шины, в первую очередь на передних колесах. ГУР — это закрытая гидросистема, в состав которой входят:

• бачок, в который заправляют гидравлическую жидкость;
• регулятор давления;
• управляющий золотник;
• насос;
• силовой цилиндр.

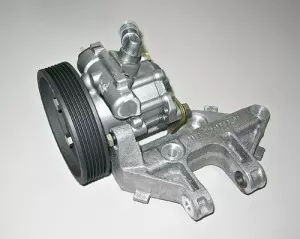

Основной агрегат конструкции гидроусилителя руля — насос. Он обеспечивает перекачку жидкости из бачка в трубопроводы и ее дальнейшее движение под большим давлением по кольцу. Тип применяемых механизмов — шиберные или пластинчатые агрегаты. Они имеют достаточный уровень КПД и небольшой износ рабочих поверхностей. В то же время у них есть слабое звено, возможен выход из строя подшипника, из-за чего нужен ремонт насоса гидроусилителя. Рабочее давление в насосах этого типа, предназначенных для системы ГУР, высокое, по максимуму в пределах 150 бар. В движение такой агрегат приводится ремнем, который крутит одновременно генератор и помпу. Зазоры, которые установлены на заводе при сборке, должны сохраняться в промежутке 0,005—0,01 мм. Если зазор будет увеличиваться и станет превышать допустимый на 0,01 мм, тогда возможно падение давления в системе на малых оборотах, это ощущается на руле, как увеличение нагрузки или языком профессионалов — «тугой» руль.

Признаки и причины неисправностей

Считается, что пластинчатый агрегат — это долговечный механизм, однако, если допущены нарушения его эксплуатации, то возможно возникновение разных аварийных случаев. Выход из строя насосного агрегата гидроусилителя руля возможен по нескольким причинам, как то:

• утечка жидкости и понижение его уровня в бачке и трубопроводах;
• рабочая жидкость длительное время не меняется, а также применяется материал не соответствующий инструкции для этого агрегата;
• попадание посторонних примесей в систему;
• отсутствие движения жидкости и возможный перегрев гидроагрегата.

Для недопущения подобных ситуаций необходим еженедельный контроль уровня жидкости в бачке, а также проверка соединений и трубопроводов на предмет протеканий.

Выход из строя насоса ГУР определяется достаточно просто. Эти признаки сразу определяются автовладельцем.

1. На малых или холостых оборотах на руле возникают повышенные, по сравнению со штатной ездой, усилия при повороте колес. При увеличении оборотов двигателя усилия пропадают.
2. При вращении рулевого вала возникает неприятный посторонний звук.
3. Обнаруживается характерное подтекание рабочей жидкости по ее пятнам на деталях двигателя или дорожном покрытии.
4. Появляется свист подшипника. При снятом ремне и покачивании вала насоса обнаруживается люфт.

При появлении подобных признаков водитель должен произвести внешний осмотр всей системы ГУРа и принять решение, нужен ли ремонт насоса ГУР, или надо заниматься другими частями этой конструкции.

Действия при замене и ремонте насоса

Поменять этот агрегат можно своими руками. Возможна даже замена подшипника, вышедшего из строя. В этом случае пригодится ремкомплект насоса гидроусилителя, который можно купить в любом автомобильном магазине.

Прежде чем принимать решение на проведение ремонтных работ надо проверить наличие жидкости в бачке, а также соответствие ее марки разрешенной к применению на данной машине. Часто, причиной возникновения признаков неисправности бывает появление воздушных пробок в системе. Поэтому при подозрении на это надо прокачать гидравлику, удалив все воздушные пробки. Работоспособность ГУР в этом случае может полностью восстановиться. Если при проверке качества рабочей жидкости обнаружится, что она не соответствует стандарту, надо поменять ее на жидкость нужной марки. В случае когда принято решение делать ремонт насоса гидроусилителя руля, требуется подготовить рабочее место и нужный инструмент, а также материалы для проведения работ:

• нужен ключ на «12», а также головки на «14» и «24»;
• потребуется съемник для стопорных колец;

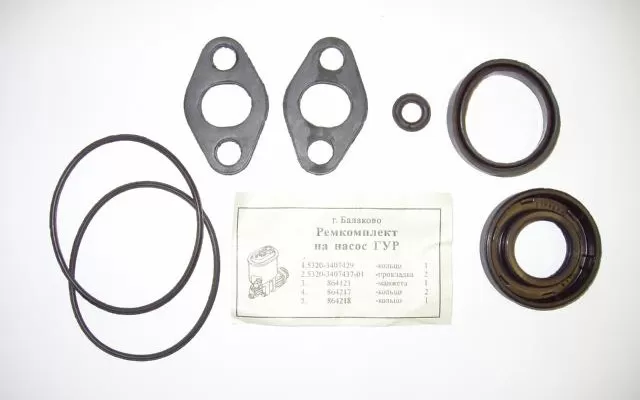

• заранее приготовить две шайбы из меди, прокладку для заднего кожуха, уплотнительные кольца, в количестве двух штук и сальник, их может заменить ремкомплект насоса гидроусилителя;
• обязательно наличие подшипника, имеющего маркировку «6202» и внешний диаметр 35 мм;
• для откачивания масла из бачка нужен большой шприц и емкость;
• очистить верстак и покрыть его чистым картоном для разборки насоса;
• подготовить мелкую наждачную бумагу и ветошь для протирки.

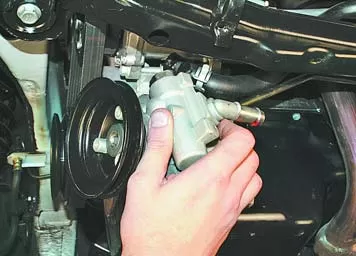

Как снять насос гидроусилителя руля

Для того чтобы снять насос ГУР и отремонтировать его своими руками, требуется выполнить следующие действия.

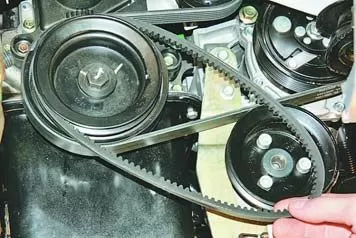

1. Слегка отпустить осевой болт, который крепит насосный агрегат к скобе, используя отверстие имеющееся в шкиве. Полностью открутить стопорную гайку натяжителя и снять ремень.
2. Используя шприц, откачать гидравлическую жидкость из бачка. Поворачивать руль вправо-влево до упора, чтобы масло полностью вышло из системы, проделать это несколько раз для полного очищения трубопроводов.

3. Ослабить хомут на шланге, который идет от расширительного бачка, и снять этот трубопровод.

4. Открутить болт, который крепит шланг высокого давления, идущий от насоса в систему.
5. Вынуть осевой болт крепящий насос к скобе и вставить вместо него отвертку или подходящий по диаметру металлический прут, для того чтобы застопорить шкив. После этого открутить гайку, которая закрепляет шкив насоса.
6. Вытащить освобожденный насосный агрегат ГУР вверх и положить его на специально приготовленное место. Удалить с корпуса агрегата грязь и масло.
7. С помощью съемника убрать стопорное кольцо подшипника.

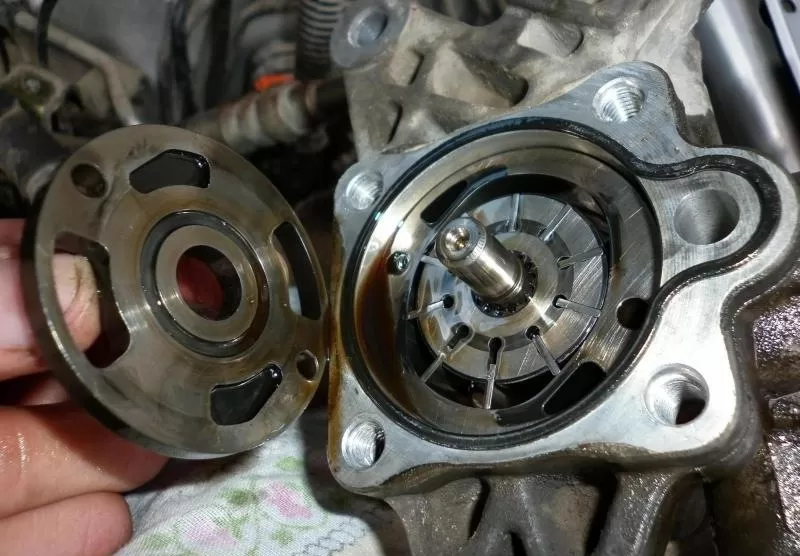

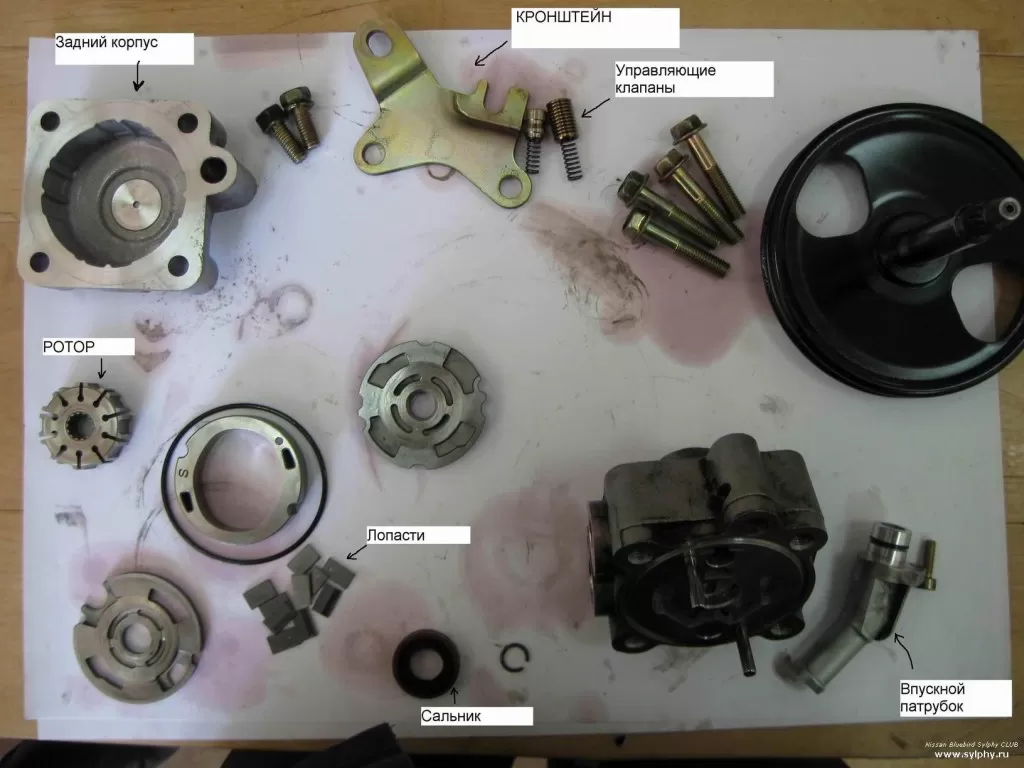

8. Открутить болты крепления задней крышки. Аккуратно ее поддеть небольшой отверткой и снять, контролируя, чтобы лопасти ротора не выпали из корпуса.

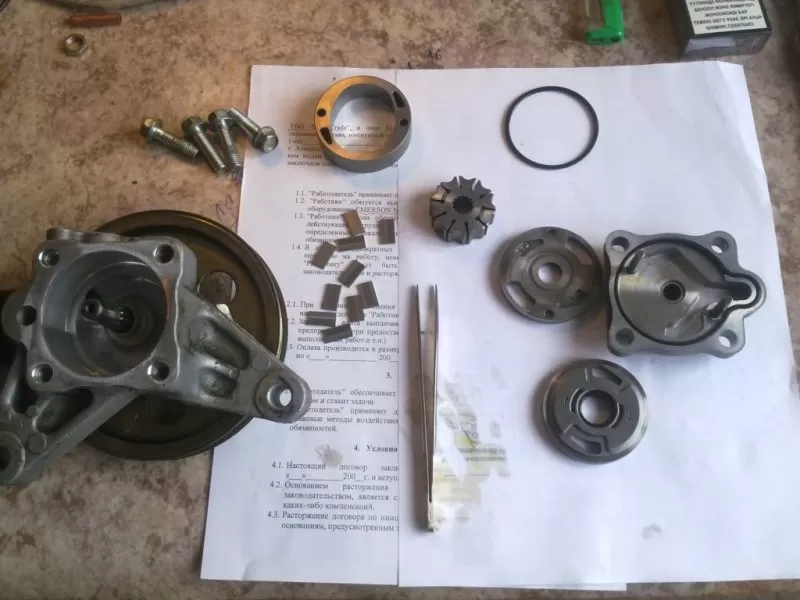

9. Вытащить лопасти и положить на заранее подготовленные пронумерованные бумажки, чтобы ничего не перепутать во время сборки. Внимание! Запомнить положение лопастей в собранном виде. При установке в корпус закругленная часть этих лопастей должна быть повернута наружу.

10. Снять пластину и все детали находящиеся под ней.

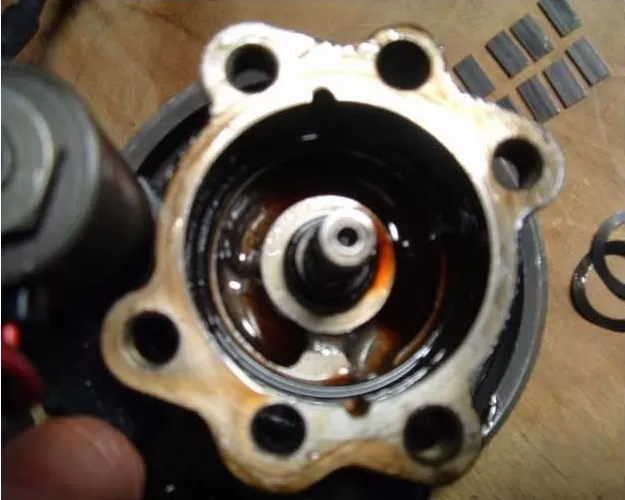

11. Выбить вал, осторожно постукивая при этом отверткой.

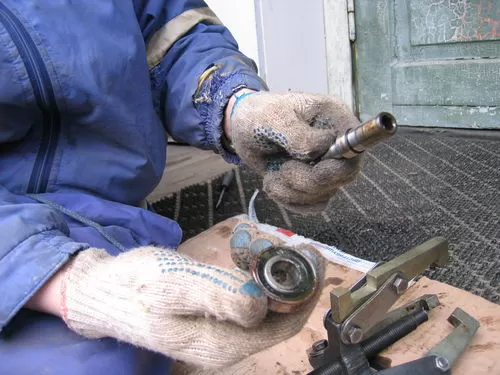

12. Выпрессовать подшипник с вала насоса.

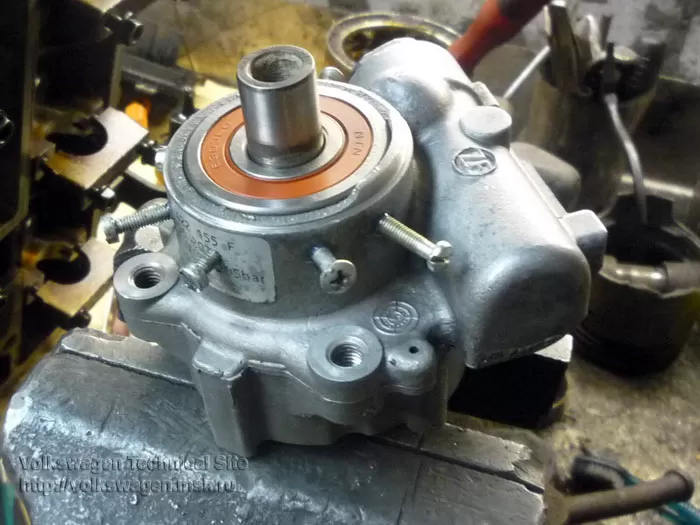

13. Поменять негодный подшипник на заранее подготовленный.

14. Проверить детали насосного агрегата на предмет дефектов и износа. Почистить поверхности от грязи и шероховатостей. Специалисты утверждают — простая чистка внутренних деталей уменьшает зазоры и позволяет продлить работу этого агрегата без замены каких-либо частей.

Сборка

Сборку проделать в обратной последовательности. В обязательном порядке поменять сальник, уплотнительные кольца и шайбы на новые, приготовленные заранее.

Если починить насос ГУР своими руками для вас сложно или для этого нет времени, то возможна замена насоса гидроусилителя на новый. Это существенно сократит время ремонта.
