Как распознать неисправный РХХ

Несмотря на то что признаки неисправности РХХ схожи с поломками многих других элементов инжекторного ДВС, некоторые симптомы прямо указывают на неисправность датчика холостого хода. Рассмотрим, как провести диагностику своими руками и определить неисправный регулятор.

Признаки поломки

Симптомы неисправности РХХ:

• двигатель не держит холостой ход. При этом холостые обороты могут подскакивать, зависать, а потом опять возвращаться в норму;
• двигатель троит на холостом ходу;
• не происходит компенсация возросшей нагрузки на двигатель;
• затрудненный пуск двигателя. Если нажатие на газ облегчает запуск, то это верный признак неисправности РХХ;
• поддерживаются недостаточные либо и вовсе отсутствуют прогревочные обороты;
• автомобиль глохнет на холостых, при сбросе газа, смене передач.

Роль в работе двигателя

Чтобы правильно распознать поломку регулятора, нужно понимать, как работает РХХ. Подробно устройство регулятора холостого хода и краткий процесс диагностики мы уже рассматривали, поэтому сейчас сосредоточимся только на роли в работе двигателя.

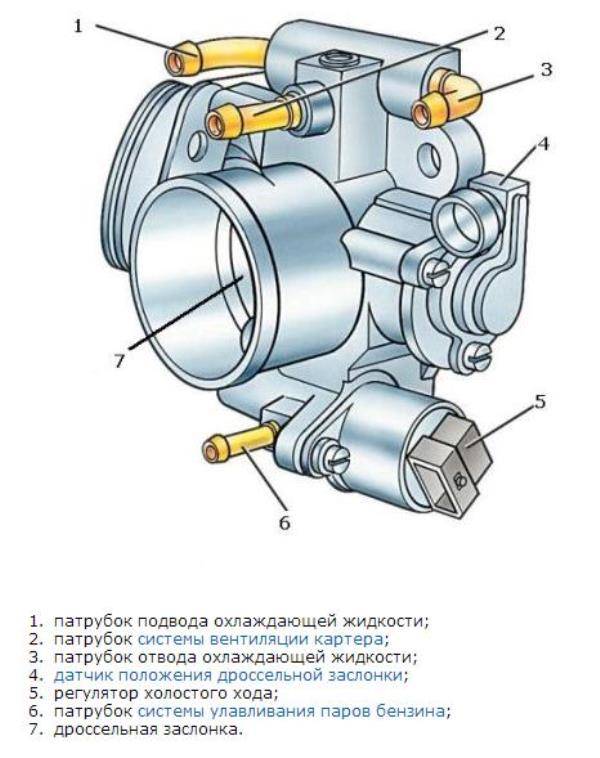

В системе жизнеобеспечения ДВС датчик холостого хода используется для регулировки подачи воздуха, проходящего мимо дроссельной заслонки (по байпасному каналу, начало которого расположено перед дроссельной заслонкой). При включении сразу многих потребителей электричества возрастает нагрузка на генератор и, как следствие, на сам мотор. Для поддержания стабильного холостого хода и напряжения зарядки аккумулятора, РХХ приоткрывает канал, пропуская больше воздуха в ДВС. Таким же способом реализуются повышенные обороты при прогреве ДВС.

Поломки

Основные неисправности регулятора холостого хода:

• • обрыв питания, виной чему могут стать проблемы с электропроводкой, окисление контактов в разъемах. При ненадежном соединении такая неисправность проявляет себя периодически, что может затруднить процесс диагностики;
  • некорректный ход штока вследствие загрязнений;
  • поломка электродвигателя;
  • разрушение уплотнительного кольца;
  • износ штока. Движение шторки исправного РХХ происходит без закусываний, также не должно быть проскальзывания в червячной передаче. Для оценки состояния штока и червячной передачи рекомендуем посмотреть, как разобрать РХХ.

Среди вышеуказанных неисправностей загрязнение штока является наиболее распространенной поломкой. В процессе эксплуатации в каналах дроссельного узла скапливаются грязевые отложения. Если на вашем авто продолжительное время не производилась чистка дроссельной заслонкой, скорее всего, проблемы с холостым ходом связаны с нагаром на штоке регулятора. Для проверки РХХ необходимо снять с дроссельного узла. В качестве промывки можно использовать очиститель карбюратора.

Рекомендуем не допускать критичного загрязнения штока регулятора, поскольку повышенная нагрузка на электродвигатель может повредить элементы системы управления РХХ. Были случаи выхода из строя резистора электронного блока управления (ECU) из-за токовой перегрузки канала регулирования. Вероятнее всего, повышенную нагрузку провоцировало сопротивление грязевых отложений и нагара движению штока. Стоимость нового резистора смешная, но оперативное определение такого типа неисправности требует диагностического оборудования, а также квалификации мастера.

Диагностика

Существуют три вида системы стабилизации холостого хода:

• соленоидный (в разъеме всего 2 контакта);
• роторный (в разъеме 3 контакта);
• шаговый (в разъеме 4 контакта).

В современном автомобилестроении чаще всего применяется шаговый электродвигатель. В основе такого устройства расположен кольцевой магнит и 4 обмотки, расположенные под прямым углом относительно друг друга. Подача напряжения на определенные обмотки провоцирует вращательное движение ротора, который через червячную передачу двигает шток (шторку). Чтобы определить рабочий РХХ, нужно проверить состояние обмоток электродвигателя. Для этого необходимо замерить сопротивление на первых двух контактах и на вторых двух. Для измерения вам потребуются базовые навыки владения мультиметром, а также сам прибор.

Параметры:

• на выводах А,Б и С,D должно быть сопротивление от 40 до 80 Ом. Отсутствие сопротивления будет говорить об обрыве (для ВАЗ значение обычно составляет 50-53 Ом);
• на выводах А и С, А и D, В и С, В и D должно быть бесконечно большое сопротивление, что будет свидетельствовать об отсутствии замыкания. Поломка такого рода требует покупки нового РХХ.

Чтобы определить обрыв проводов питания, необходимо «прозвонить» проводку мультиметром в режиме измерения сопротивления.

Check engine

Современные системы управления инжекторным двигателем способны регистрировать некоторые неисправности датчика холостого хода. Для примера рассмотрим регистрируемые отклонения, указанные в маске ошибок (перечень неисправностей, при которых загорается Check engine) блока управления двигателями ВАЗ M7.9.7 под нормы токсичности EURO III:

• P1509 — перегрузка схемы управления РХХ;
• P1513 — цепь управления РХХ, замыкание на массу;
• Р1514 — цепь управления РХХ, обрыв или замыкание на +12 В.

Также при расшифровке код ошибки может значиться как «Неполадка РХХ». В таком случае не следует сразу покупать новый регулятор, так как проблема может быть в проводах питания.

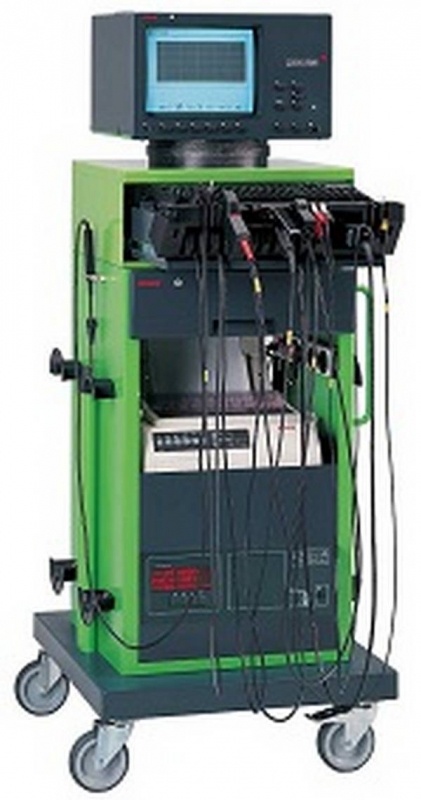

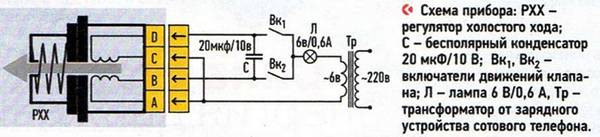

Считать коды ошибок можно через диагностический разъем с помощью специального сканера. Расшифровки кодов можно без труда найти в Сети. В большинстве случаев отсрочить замену помогает тщательная чистка. Наиболее точно и быстро определить неисправный регулятор оборотов холостого хода можно, отслеживая его работу в реальном времени. Для этого потребуется осциллограф, а также навыки диагноста. Подать напряжение на выводы датчика, чтобы посмотреть за движением штока, не получится. РХХ управляется Широтно-Импульсной Модуляцией (ШИМ). В продаже существуют специальные приборы для быстрой проверки РХХ автомобилей ВАЗ. Но стоимость их слишком высока, если говорить о частоте использования при ремонте личной машины. На форумах радиолюбителей встречаются тестеры, изготовленные своими руками.
